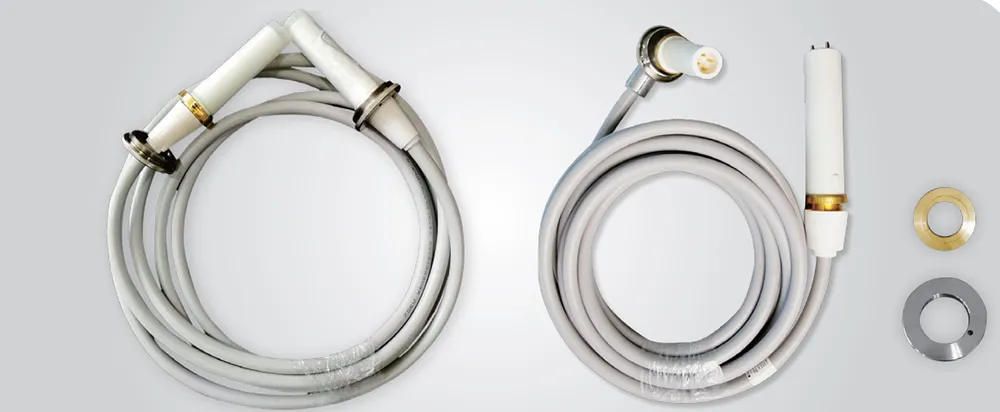

Кабель постоянного тока высокого напряжения
Соединение между высоковольтным генератором и рентгеновской трубкой.
Описание
маркер
① Заземляющий провод из лужёной меди ② Внутренний проводник из лужёной меди ③ Изоляция F46 ④ Полупроводниковый слой ⑤ Высоковольтная изоляция ⑥ Полупроводниковый слой ⑦ Оплётка экрана ⑧ Гибкая оболочка из ПВХ
Основные характеристики и области применения
Соединение между высоковольтным генератором и рентгеновской трубкой.
★ Номинальное напряжение: 75 kV
★ Номинальная температура: –15 °C ~ +70 °C
★ Минимальный радиус изгиба: 8D
★ Относительная влажность: не более 80%
Конструктивные данные и основные технические характеристики
| Проект | Конструктивные размеры и технические характеристики | |||||||
| Заземляющий провод мм |
Внутренний проводник мм |
Изоляция мм |
Полупроводящий мм |
Заземляющий провод мм |
Внутренний проводник мм |
Изоляция мм |
Полупроводящий мм |
|
| Справочные данные ≤ | 1.2 | 1.6 | 2.3 | 4.9 | 14.7 | 14.8 | 15.4 | 17.8 |
| Сопротивление при постоянном токе | Сопротивление постоянному току при 20 °C ≤ 12,1 Ом/км | |||||||
| Сопротивление изоляции | Сопротивление изоляции при 20 °C ≥ 106 МОм·км | |||||||
| Выдерживаемое напряжение | Не пробивается при постоянном токе, 120 кВ, 10 мин | |||||||
